Línea de producción de mezcla y enlatado de pasta de tomate 3 toneladas / hora o capacidad y tamaños personalizados

Yo...Resumen de la propuesta del proyecto

1Esquema de diseño y condiciones:3T./H planta de mezcla de pasta de tomate y línea de producción de conservas.

2Descripción técnica:

2.1 Categoría: planta de mezcla de pasta de tomate y línea de producción de conservas

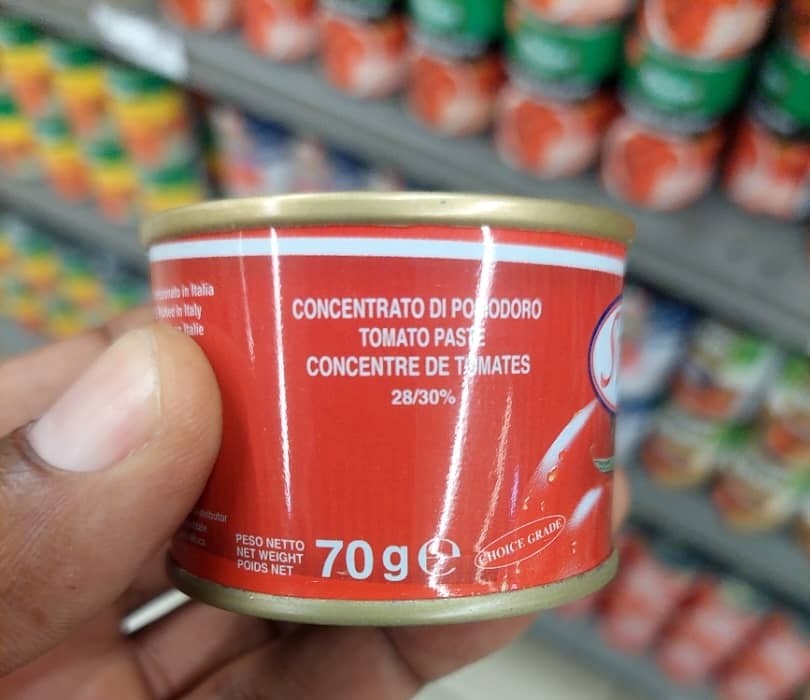

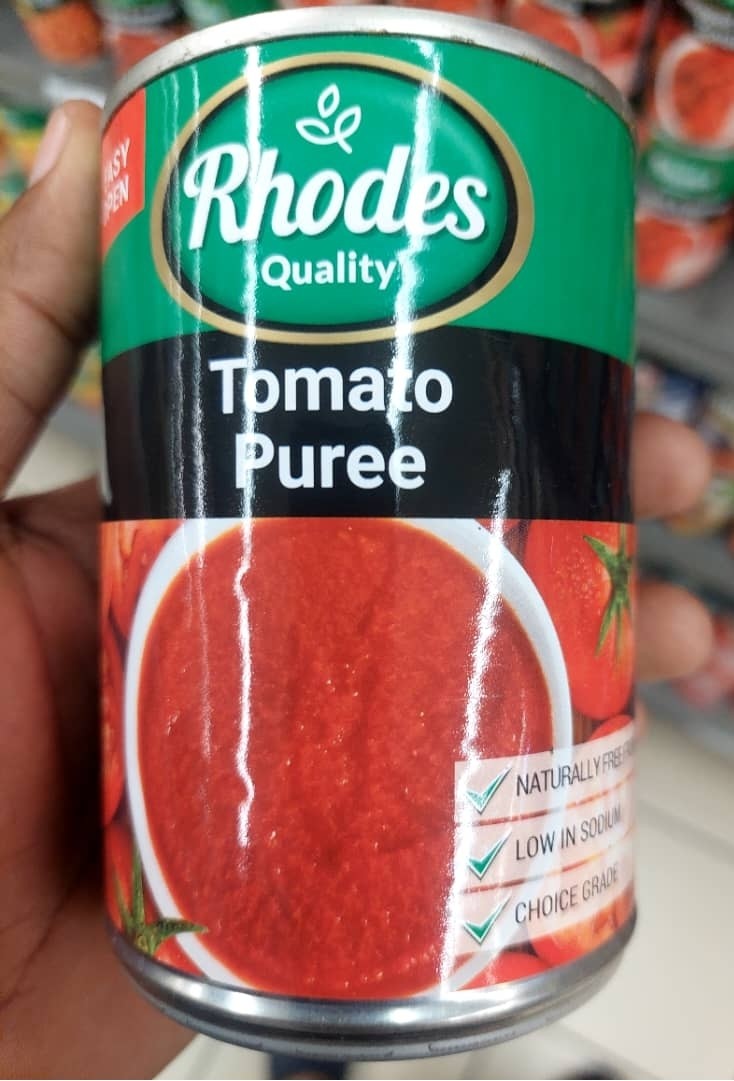

2.2 Envasado: lata de 70 g y lata de 410 g.

2.3 Capacidad de producción: 3 T/h, 600 CPM para latas de 70 g, 120 CPM para las latas de 410 g.

2.4 Sistema de mezclado y partición al vacío

2.5 Máquina combinada automática de llenado y costura

2.6 Los sistemas de transporte utilizan motores de marca famosa con control de velocidad de frecuencia para mejorar la estabilidad de funcionamiento continuo de la línea de producción.Así se reduce al mínimo el tiempo de mantenimiento y se aumenta la eficiencia de la línea de producción.

2.7 El sistema de control de cada sección está equipado con elementos de detección y fotoeléctricos para lograr un control y un control de enlace más eficaces.

2.8 Rendimiento del equipo: alto grado de automatización, estabilidad continua, seguridad y fiabilidad.

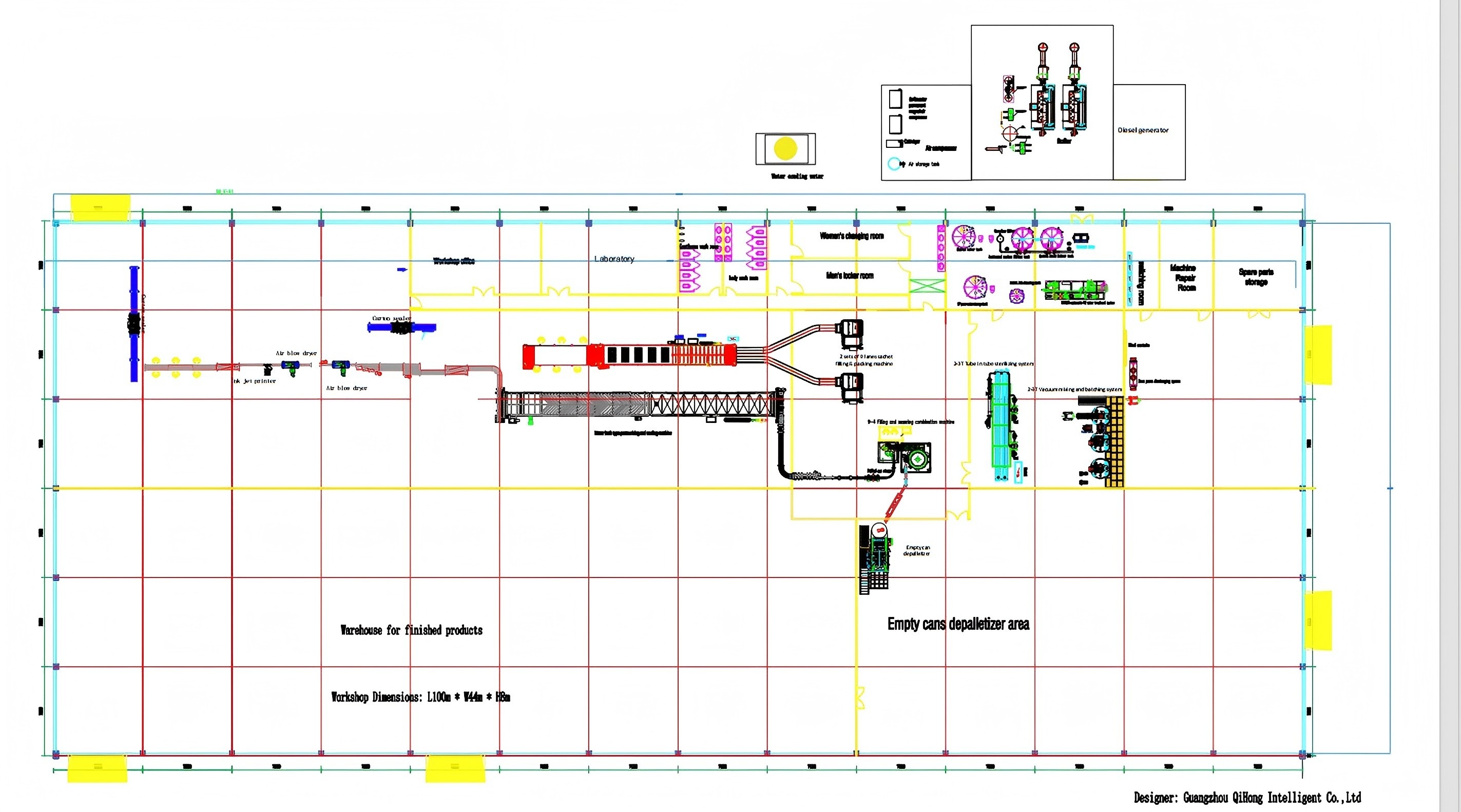

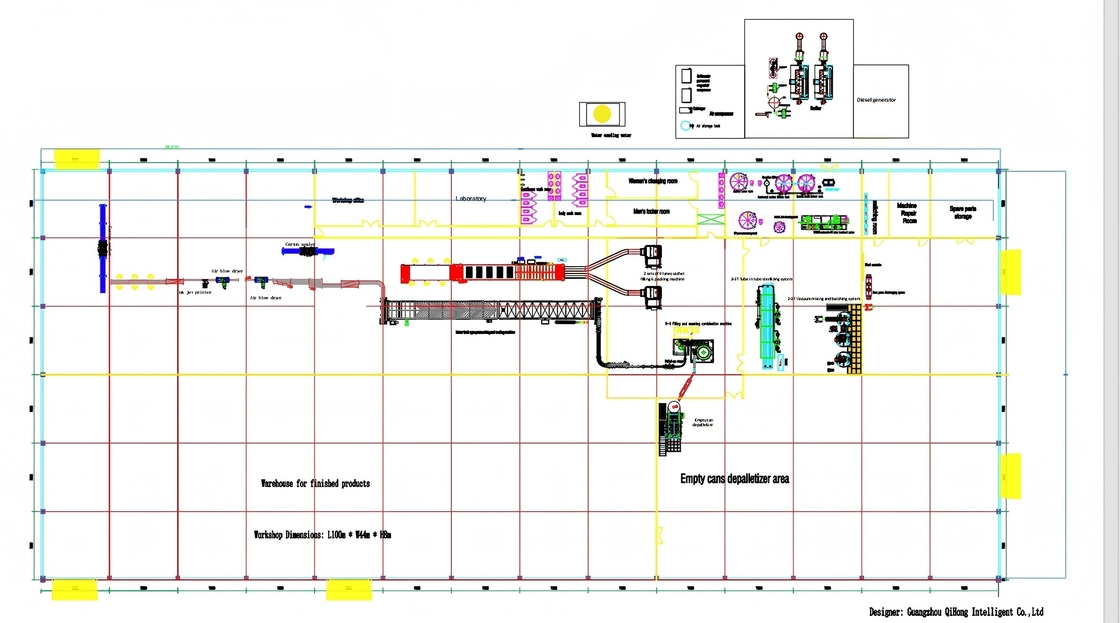

2.9 Elaborará los diseños gratuitamente sobre la base del dibujo del taller proporcionado por el cliente y enviará los dibujos para su documentación, incluidos los dibujos del diseño del equipo,dibujo de la disposición de las tuberías, gráfico de flujo de procesamiento, dibujo de distribución de control eléctrico, etc.

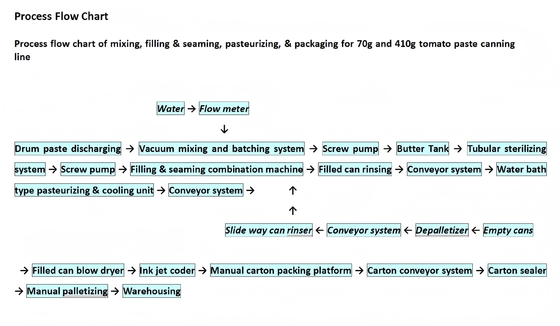

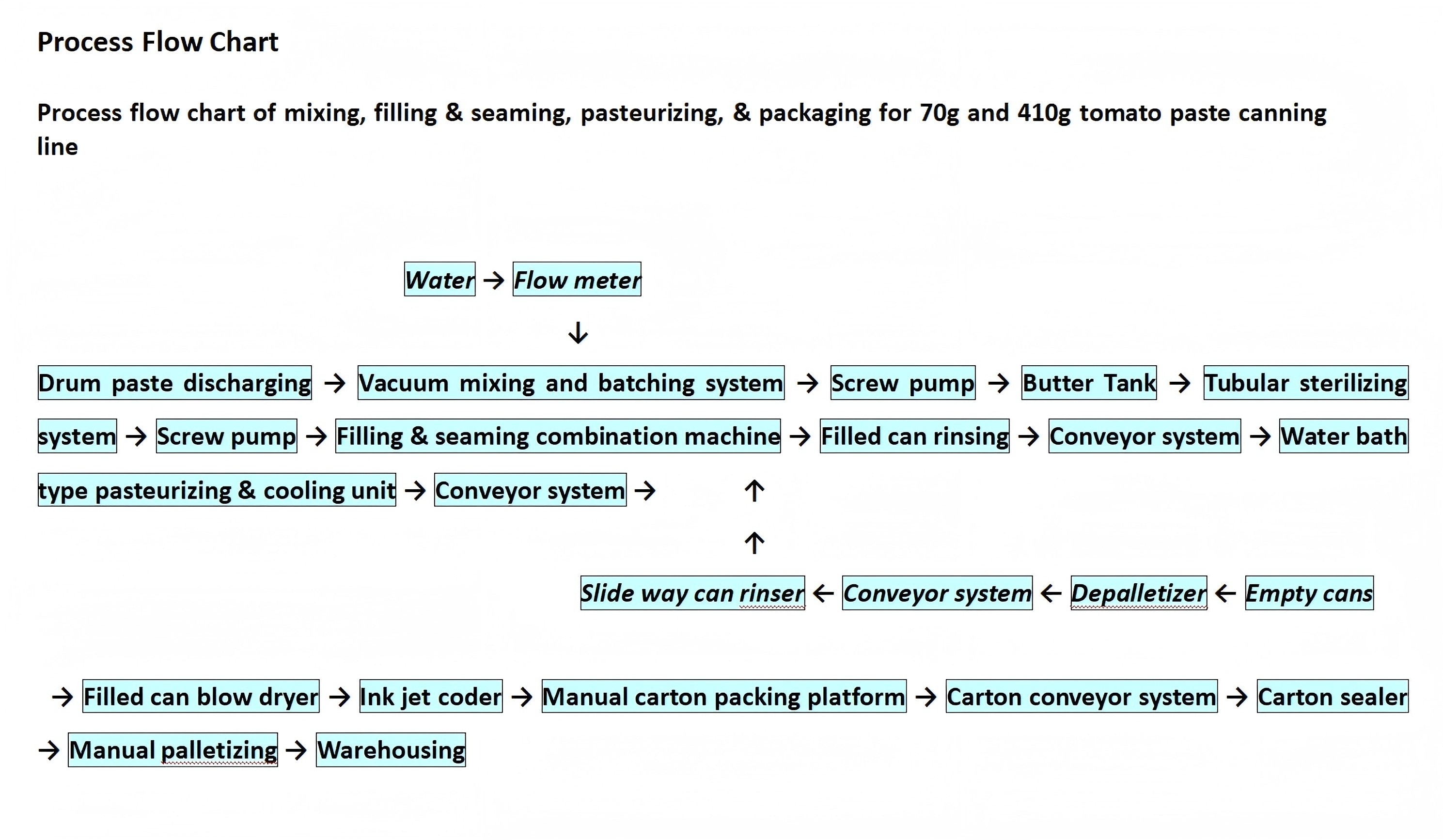

Ⅱ- ¿ Qué?Diagrama de flujo del proceso

Gráfico de flujo de proceso de mezcla, relleno y costura, pasteurización y envasado para la línea de envasado de pasta de tomate de 70 g y 410 g

Agua → Medidor de caudal

↓

Drum paste discharging → Vacuum mixing and batching system → Screw pump → Butter Tank → Tubular sterilizing system → Screw pump → Filling & seaming combination machine → Filled can rinsing → Conveyor system → Water bath type pasteurizing & cooling unit → Conveyor system →       ↑

↑

La forma de deslizamiento puede enjuagar ← Sistema de transporte ← Despaletizador ← latas vacías

→ Secador de latas → Codificador de chorro de tinta → Plataforma de embalaje manual de cartón → Sistema transportador de cartón → Sellador de cartón → Paletización manual → Almacenamiento
